机台资料撷取及通讯系统解决方案


资料撷取方案介绍(SECS/GEM & Non-SECS)

支援SECS/GEM通讯的机台连线,撷取SECS Message中需要的资料(SV)并应用。

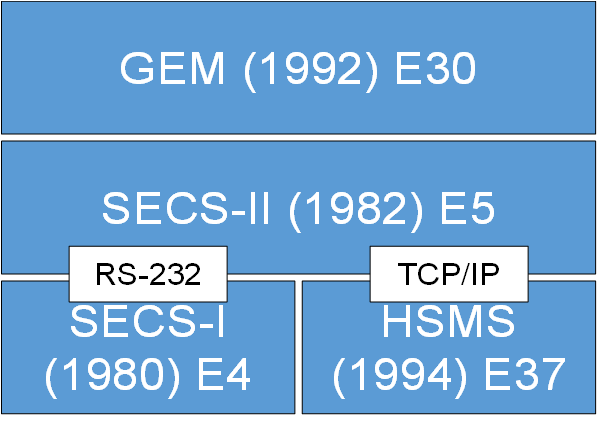

SECS相关标准

适用范围

SECS/GEM Automation:机台本身具有SECS / GEM 通讯能力,可以客制化编辑程式与MES通讯。可达成双向沟通。

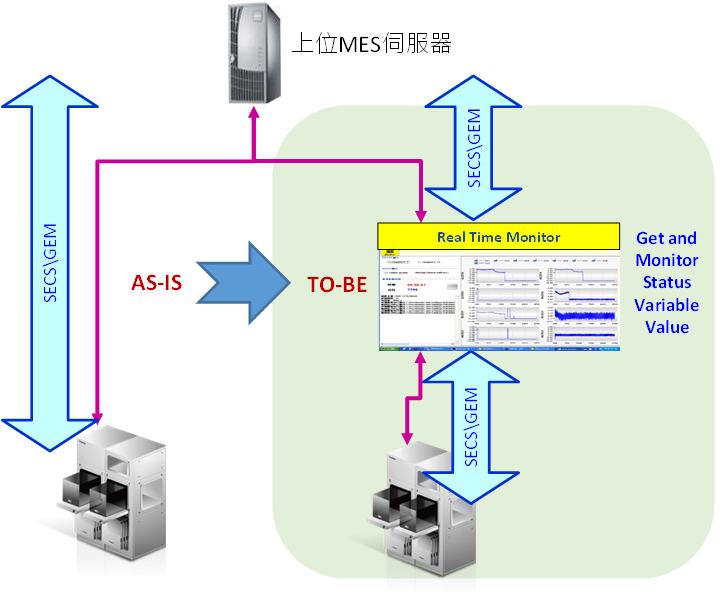

SECS/GEM Automation应用架构示意图
Non-SECS资料撷取(DAQ)方案一 :Data Loader

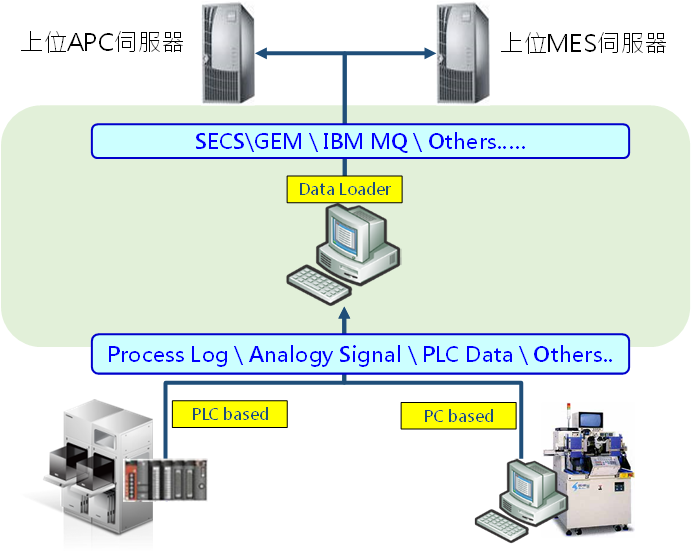

Data Loader:机台具有制造流程的纪录档(Log)或者资料库(Database) …等等,详细记录所有制程资讯。可外加 Data Loader 将机台信号、资料、转换成 SECS\GEM、IBM MQ… 等等通讯格式。

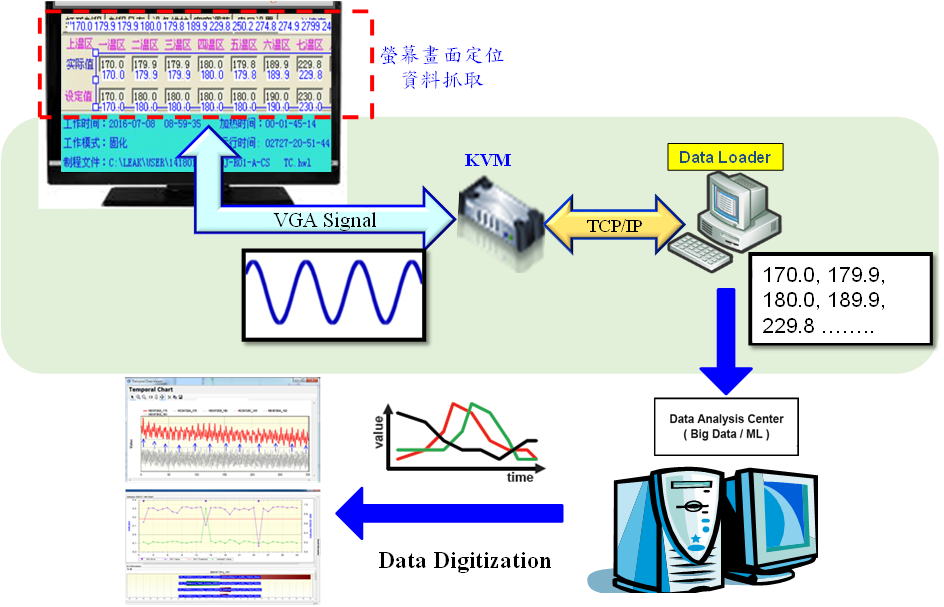

VGA萤幕信号撷取数位转换 :机台具有VGA信号输出可提供萤幕资讯类比信号即可,本方案可定位萤幕上所需要撷取的数字区域并将其数字数位化输出。

Non-SECS资料撷取(DAQ)方案二 :资料获取装置 + EAP PC

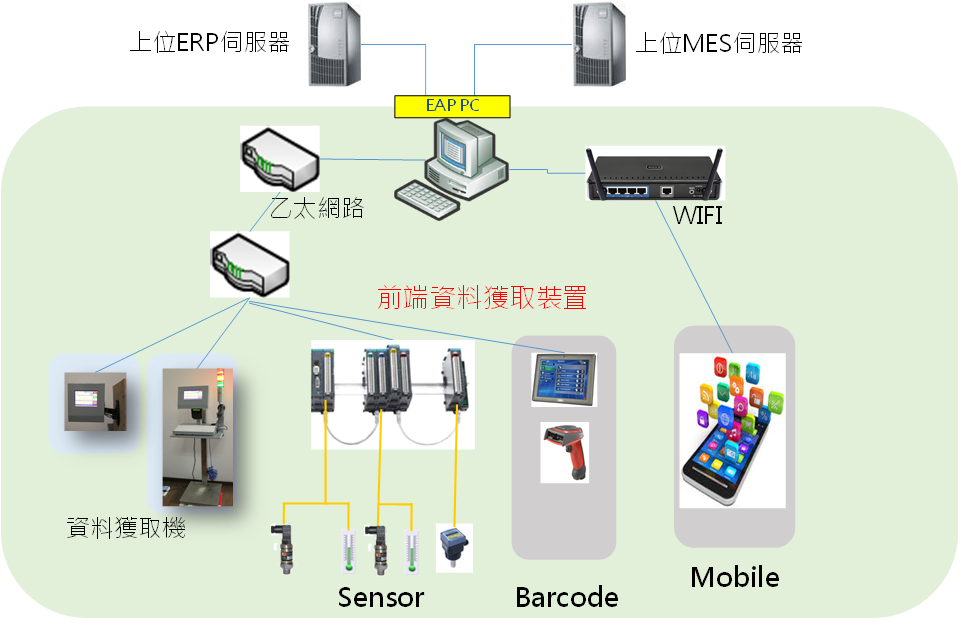

机台无任何对外资料通讯方式,只能改造机台、加装感测器,或客制化资料获取机并透过客制的通讯协定与EAP PC沟通。因为资料采集过程皆客制化,可达成双向沟通。

Smart Box


传统产业数位化能力不足,以扣件产业为例,生产数据多以纸本记录,仰赖人工操作,难以提升智慧机械程度,无法迎接智慧化时代。
过加装传感器与Smart Box之开发,用户可以将机台资料撷取并做进一步分析使用。


Smart Box共通性模组功能

设备连线设定管理:Smart Box与各类机械设备建立连线的参数设置与联网机械设备管理(如:添加,删除,修改)的软件功能。
资料撷取与储存管理:Smart Box由机械设备获取取回资料的软件,并与对机械设备所传输的资料进行处理,储存,转译等功能有关。
设备稼动管理:Smart Box取取机械设备开闸状态与时间资讯,计算后可显示设备稼动率的软体功能。
完工计量管理:Smart Box取取机械设备运转与完成作业状态及时间资讯,计算后可显示完工计量单位的软体功能。
设备操作历程记录:Smart Box记录并存储机械设备的各种状态与时间资讯,并以图形显示设备的各种状态的功能,除稼动率与完工计量外,应另加2项(含)以上被区别之设备状态资讯记录 (例如:设备故障类型,设备运作参数,程序,设备暂停类型或在制品资讯等)。
设备故障主动通报:当设备发生重大警报(例如:故障或非预期性中断等)能透过Smart Box将消息传递给相关处理人员,应包含至少一种手持装置之通知方式(例如:手机简讯,手持装置即时通讯等)。
设备订单完工时间预测:Smart Box取回设备(或系统)同一订单之单一件制品完成工所需时间或透过历史记录数据计算平均完工时间,并以重复数据为依据,预测该设备(或系统)本次生产订单体积之 预期完工时间。
国际相容通讯标准:Smart Box使用至少一种国际相容之通讯标准协定。

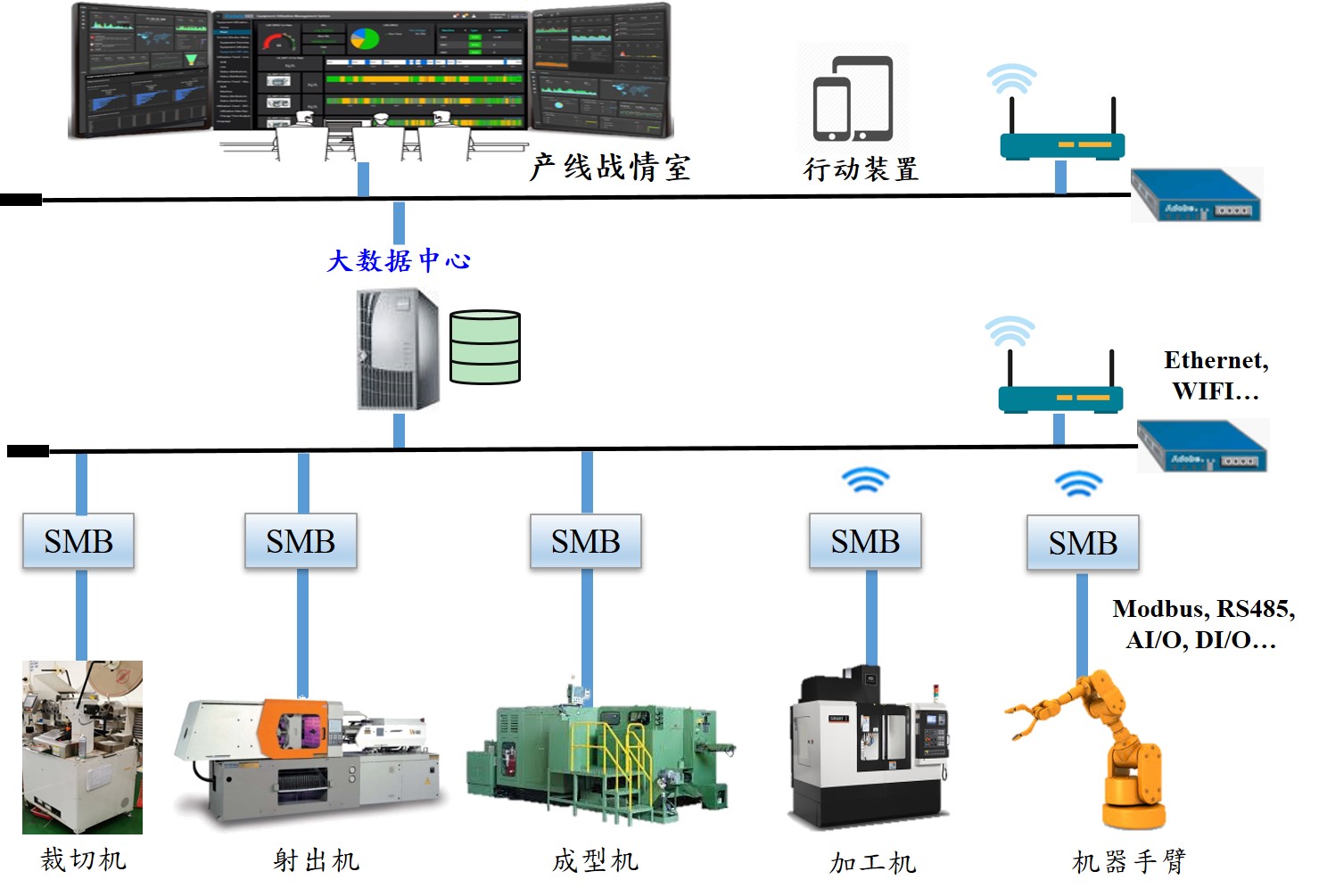

应用架构图
